DBY、DCY型硬齿面圆锥圆柱齿轮减速器是按JB/T9002标准生产制造，输入、输出轴呈垂直状态布置的外啮合传动机构。传动齿轮采用优质合金钢，经渗碳淬火、磨齿等工艺制造，精度6级，硬度可达HRC60。具有体积小、重量轻、承载能力大、效率高、寿命长、噪音低等特点。主要应用于带式输送机及各种运输机械，也可用于冶金、矿山、化工、煤炭、建材、石油等各种通用机械。
工作条件
a、输入轴最高转速不大于1500r/min ；
b、齿轮圆周速度不大于20r/s ；
c、工作环境温度为-40～+45℃。当环境温度低于0℃时，启动前润滑油应加热。
型式与标记
型式
(1)DBY型为二级传动，DCY型为三级传动。DBY型和DCY型第一级传动为格里森弧齿锥齿轮，第二、第三级传动为渐开线圆柱斜齿轮。

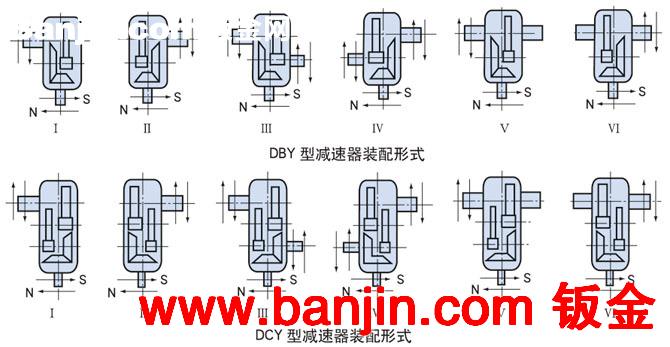

减速器按出轴形式可分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ六种装配型式，按旋转方向可分顺时针（S）和逆时针(N)两种方向，Ⅲ、Ⅳ、Ⅴ、Ⅵ型可装制动或逆制装置。如图。
中硬齿面圆锥圆柱齿轮减速器DBZ为二级传动，DCZ为三级传动。除型号、材料、齿轮精度、承载能力不同外，其它要求均与DBY、DCY型相同。
